3.6x40米回轉窯齒輪軸和大齒圈測繪制作

時間:2021-09-15 瀏覽:722次

3.6x40米回轉窯齒輪軸和大齒圈測繪制作

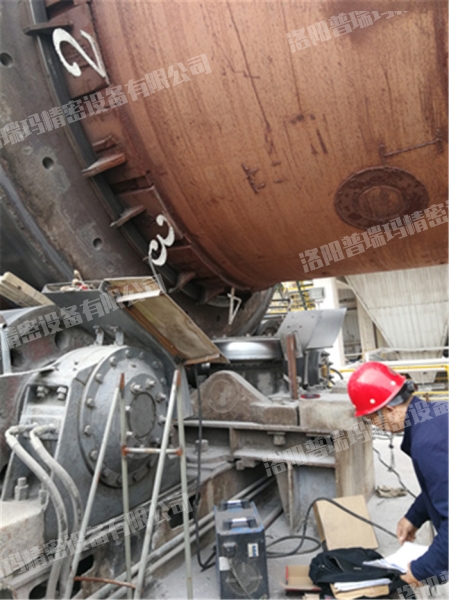

  普瑞瑪工程師在客戶工作現場對用戶3600x4000mm回轉窯小齒輪軸(齒輪軸)和齒圈(大齒輪)進行測繪,測繪確認后,我們將為用戶生產此小齒輪軸和大齒圈。


  我們不僅可以根據客戶的圖紙加工輪圈和小齒輪軸,還可以根據用戶的工作環境進行設計和制造。同時,我們是洛陽市唯1一家能夠?yàn)椴煌愋偷凝X輪、軸、工業齒輪箱、大齒圈等零件提供精確測繪服務的技術性生產企業。歡迎來電咨詢及實地考察:18937978765.


  回轉窯部件分為五部分:回轉部分、支撐部分、傳動裝置、密封部分和燃燒器。


  回轉部件包括齒圈、輪帶、筒體、輪帶墊板、輪帶接頭、窯門護板、落料管等。

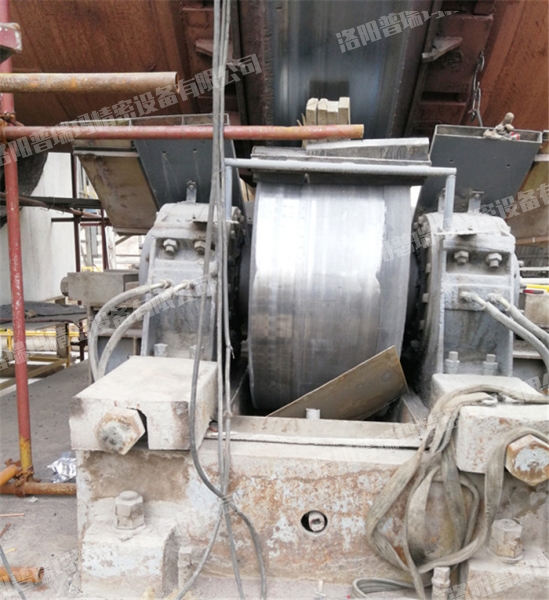

  支承件包括托輪(托輥)、托輪軸、托輪軸承座、支承座、推力輥、推力輥?zhàn)?、筒子瓦、頂絲、頂絲座、油位計。


  傳動裝置包括小齒輪、小齒輪軸、軸承座、軸套、柱銷、螺栓、活動半聯軸器、固定半聯軸器軸、電機輪對;


  密封件包括窯頭密封圈、窯尾密封圈、支架和關閉螺栓。燃燒器包括單通道燃燒器、多通道燃燒器和煤粉燃燒器。


  大齒圈、小齒輪和小齒輪軸是回轉窯傳動裝置的主要部件之一。大、小齒輪傳動裝置作為回轉窯的重要組成部分,可以實現齒輪之間的良好連接和運轉,從而保證整個回轉窯的正常生產。


  大齒圈是回轉窯傳動系統中重要的部件之一。齒圈的安裝精度直接影響設備的平穩性和運行效率。安裝大齒輪中心線時必須使大齒輪中心線重合。由于齒圈尺寸大,一般由兩半或幾塊組成,用螺栓連接在一起?;剞D(zhuǎn)窯筒體的中心部位通常裝有環形齒輪,使筒體在運行中受力均勻,遠離熱端較少灰塵大齒輪常用材料為ZG45和ZG42CrMo,正火后硬度達到HB70-200。


  小齒輪采用35SiMn、45MnB、40Cr等材料,調質處理后硬度必須高于大齒輪,硬度為HB220-250。
